Docker 跨主机 Overlay 网络动手实验

Sep 30, 2020 00:00 · 2717 words · 6 minute read Docker Network Linux

转载自 https://github.com/mz1999/blog/blob/master/docs/docker-overlay-networks.md

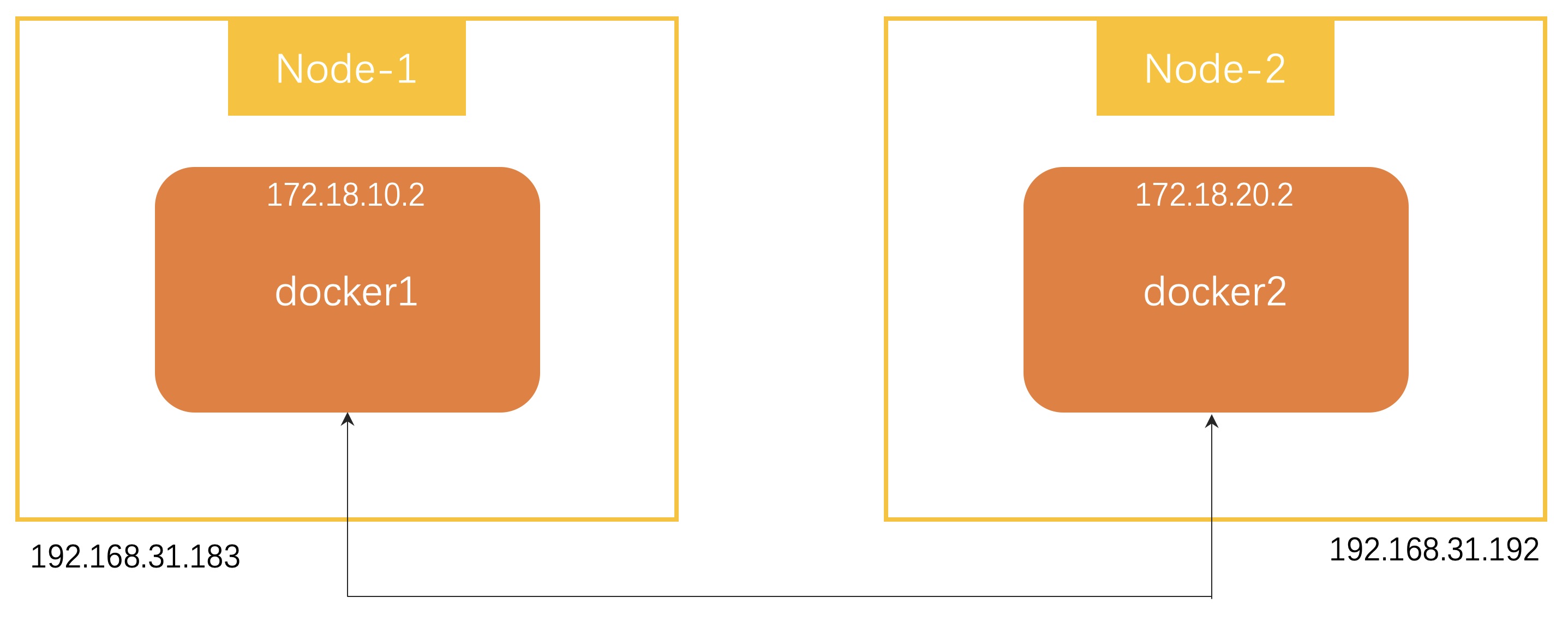

两个容器 docker1 和 docker2 分别位于节点 Node-1 和 Node-2，如何实现容器的跨主机通信呢？一般来说有两种实现方式：

  • 封包模式：利用 Overlay 网络协议在节点间建立“隧道”，容器之间的网络包被封装在外层的网络协议包中进行传输。
  • 路由模式：容器间的网络包传输全部用三层网络的路由转发来实现。

本文主要介绍封包模式。Overlay 网络主要有两种方式，一种是使用 UDP 在用户态封装，一种是利用 VXLAN 在内核态封装。由于减少了用户态到内核态的切换，封包解包逻辑都在内核态进行，VXLAN 的性能更好，成为了容器网络的主流方案。

VXLAN

VXLAN (Virtual Extensible LAN) 是一种网络虚拟化技术，它将链路层的以太网包封装到 UDP 包中进行传输。VXLAN 最初是由 VMware、Cisco 开发，主要解决云环境下多租户的二层网络隔离。我们常听到公有云厂商宣称支持 VPC (virtual private cloud)，实际底层就是使用 VXLAN 实现的。

VXLAN packet 的结构：

VXLAN

我们可以看到，最内部是原始的二层网络包，外面加上一个 VXLAN header，其中最重要的是 VNI (VXLAN network identifier) 字段，它用来唯一标识一个 VXLAN。也就是说，使用不同的 VNI 来区分不同的虚拟二层网络。VNI 有 24 位，基本够公用云厂商使用了。要知道原先用来网络隔离的虚拟局域网 VLAN 只支持 4096 个虚拟网络。

在 VXLAN header 外面封装了正常的 UDP 包。VXLAN 在 UDP 之上，实现了一个虚拟的二层网络，连接在这个虚拟二层网络上的主机，就像连接在普通的局域网上一样，可以互相通信。

介绍完背景知识，我们可以开始动手实验了。

实现方案一

参照 Flannel 的实现方案：

  • 配置内核参数，允许 IP forwarding

分别在 Node-1、Node-2 上执行：

$ sudo sysctl net.ipv4.conf.all.forwarding=1
  • 创建“容器”

在 Node-1 上执行：

$ sudo ip netns add docker1

在 Node-2 上执行：

$ sudo ip netns add docker2

为什么创建个 Namesapce 就说是“容器”？请参考上一篇文章。

  • 创建 Veth pairs

分别在 Node-1、Node-2 上执行：

$ sudo ip link add veth0 type veth peer name veth1
  • 将 Veth 的一端放入“容器”

在 Node-1 上执行：

$ sudo ip link set veth0 netns docker1

在 Node-2 上执行：

$ sudo ip link set veth0 netns docker2
  • 创建 bridge

分别在 Node-1、Node-2 上创建 bridge br0：

$ sudo brctl addbr br0
  • 将 Veth 的另一端接入 bridge

分别在 Node-1、Node-2 上执行：

$ sudo brctl addif br0 veth1
  • 为"容器“内的网卡分配 IP 地址，并激活上线

在 Node-1 上执行：

$ sudo ip netns exec docker1 ip addr add 172.18.10.2/24 dev veth0
$ sudo ip netns exec docker1 ip link set veth0 up

在 Node-2 上执行：

$ sudo ip netns exec docker2 ip addr add 172.18.20.2/24 dev veth0
$ sudo ip netns exec docker2 ip link set veth0 up
  • Veth 另一端的网卡激活上线

分别在 Node-1、Node-2 上执行：

$ sudo ip link set veth1 up
  • 为 bridge 分配 IP 地址，激活上线

在 Node-1 上执行：

$ sudo ip addr add 172.18.10.1/24 dev br0
$ sudo ip link set br0 up

在 Node-2 上执行：

$ sudo ip addr add 172.18.20.1/24 dev br0
$ sudo ip link set br0 up
  • 将 bridge 设置为“容器”的缺省网关

在 Node-1 上执行：

$ sudo ip netns exec docker1 route add default gw 172.18.10.1 veth0

在 Node-2 上执行：

$ sudo ip netns exec docker2 route add default gw 172.18.20.1 veth0
  • 创建 VXLAN 虚拟网卡

VXLAN 需要在宿主机上创建一个虚拟网络设备对 VXLAN 的包进行封装和解封装，实现这个功能的设备称为 VTEP(VXLAN Tunnel Endpoint)。宿主机之间通过 VTEP 建立“隧道”，在其中传输虚拟二层网络包。

在 Node-1 创建 vxlan100：

$ sudo ip link add vxlan100 type vxlan \
    id 100 \
    local 192.168.31.183 \
    dev enp0s3 \
    dstport 4789 \
    nolearning

为 vxlan100 分配 IP 地址，然后激活：

$ sudo ip addr add 172.18.10.0/32 dev vxlan100
$ sudo ip link set vxlan100 up

为了让 Node-1 上访问 172.18.20.0/24 网段的数据包能进入“隧道”，我们需要增加如下的路由规则：

$ sudo ip route add 172.18.20.0/24 dev vxlan100

在 Node-2 上执行相应的命令：

$ sudo ip link add vxlan100 type vxlan \
    id 100 \
    local 192.168.31.192 \
    dev enp0s3 \
    dstport 4789 \
    nolearning
$ sudo ip addr add 172.18.20.0/32 dev vxlan100
$ sudo ip link set vxlan100 up
$ sudo ip route add 172.18.10.0/24 dev vxlan100 scope global
  • 手动更新 ARP 和 FDB

虚拟设备 vxlan100 会用 ARP 和 FDB(forwarding database) 数据库中记录的信息，填充网络协议包，建立节点间转发虚拟网络数据包的“隧道”。

我们知道，在二层网络上传输 IP 包，需要先根据目的 IP 地址查询到目的 MAC 地址，这就是 ARP (Address Resolution Protocol) 协议的作用。我们应该可以通过 ARP 查询到其他节点上容器 IP 地址对应的 MAC 地址，然后填充在 VXLAN 内层的网络包中。

FDB 是记录网桥设备转发数据包的规则。虚拟网络数据包根据上面定义的路由规则，从 br0 进入了本机的 vxlan100 “隧道”入口，应该可以在 FDB 中查询到“隧道”出口的 MAC 地址应该如何到达，这样，两个 VTEP 就能完成”隧道“的建立。

VXLAN 为了建立节点间的“隧道”，需要一种机制，能让一个节点的加入、退出信息通知到其他节点，可以采用 multicast 的方式进行节点的自动发现，也有很多 Unicast 的方案，这篇文章 <VXLAN & Linux> 有很详细的介绍。总之就是要找到一种方式，能够更新每个节点的 ARP 和 FDB 数据库。

如果是使用 Flannel，它在节点启动的时候会采用某种机制自动更新其他节点的 ARP 和 FDB 数据库。现在我们的实验只能在两个节点上手动更新 ARP 和 FDB。

首先在两个节点上查询到设备 vxlan100 的 MAC 地址，例如在我当前的环境：

Node-1 上 vxlan100 的 MAC 地址是3a:8d:b8:69:10:3e Node-2 上 vxlan100 的 MAC 地址是0e:e6:e6:5d:c2:da

然后在 Node-1 上增加 ARP 和 FDB 的记录：

$ sudo ip neighbor add 172.18.20.2 lladdr 0e:e6:e6:5d:c2:da dev vxlan100
$ sudo bridge fdb append 0e:e6:e6:5d:c2:da dev vxlan100 dst 192.168.31.192

我们可以确认下执行结果：

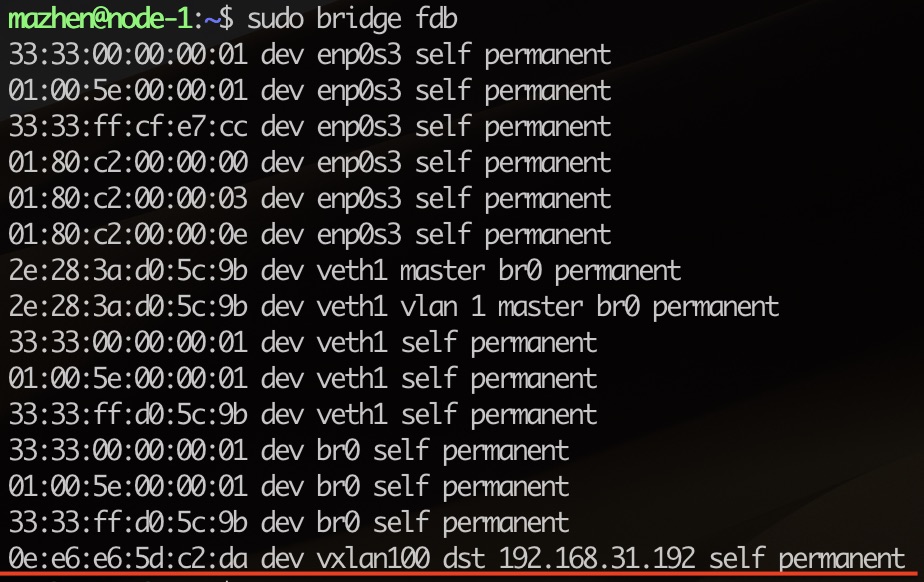

ARP 中已经记录了 Node-2 上容器 IP 对应的 MAC 地址。再看看 FDB 的情况：

根据最后一条新增规则，我们可以知道如何到达 Node-2 上“隧道”的出口 vxlan100。“隧道”两端是使用 UDP 进行传输，即容器间通讯的二层网络包是靠 UDP 在宿主机之间通信。

类似的，在 Node-2 上执行下面的命令：

$ sudo ip neighbor add 172.18.10.2 lladdr 3a:8d:b8:69:10:3e dev vxlan100
$ sudo bridge fdb append 3a:8d:b8:69:10:3e dev vxlan100 dst 192.168.31.183
  • 测试容器的跨节点通信

现在，容器 docker1 和 docker2 之间就可以相互访问了。

我们从 docker1 访问 docker2，在 Node-1 上执行：

$ sudo ip netns exec docker1 ping -c 3 172.18.20.2

同样可以从 docker2 访问 docker1，在 Node-2 上执行：

$ sudo ip netns exec docker2 ping -c 3 172.18.10.2

在测试过程中如果需要 troubleshooting，可以使用 tcpdump 在 veth1、br0、vxlan100 等虚拟设备上抓包，确认网络包是按照预定路线在转发：

$ sudo tcpdump -i vxlan100 -n
  • 测试环境恢复

在两个节点上删除我们创建的虚拟设备：

$ sudo ip link set br0 down
$ sudo brctl delbr br0
$ sudo ip link  del veth1
$ sudo ip link del vxlan100

实现方案二

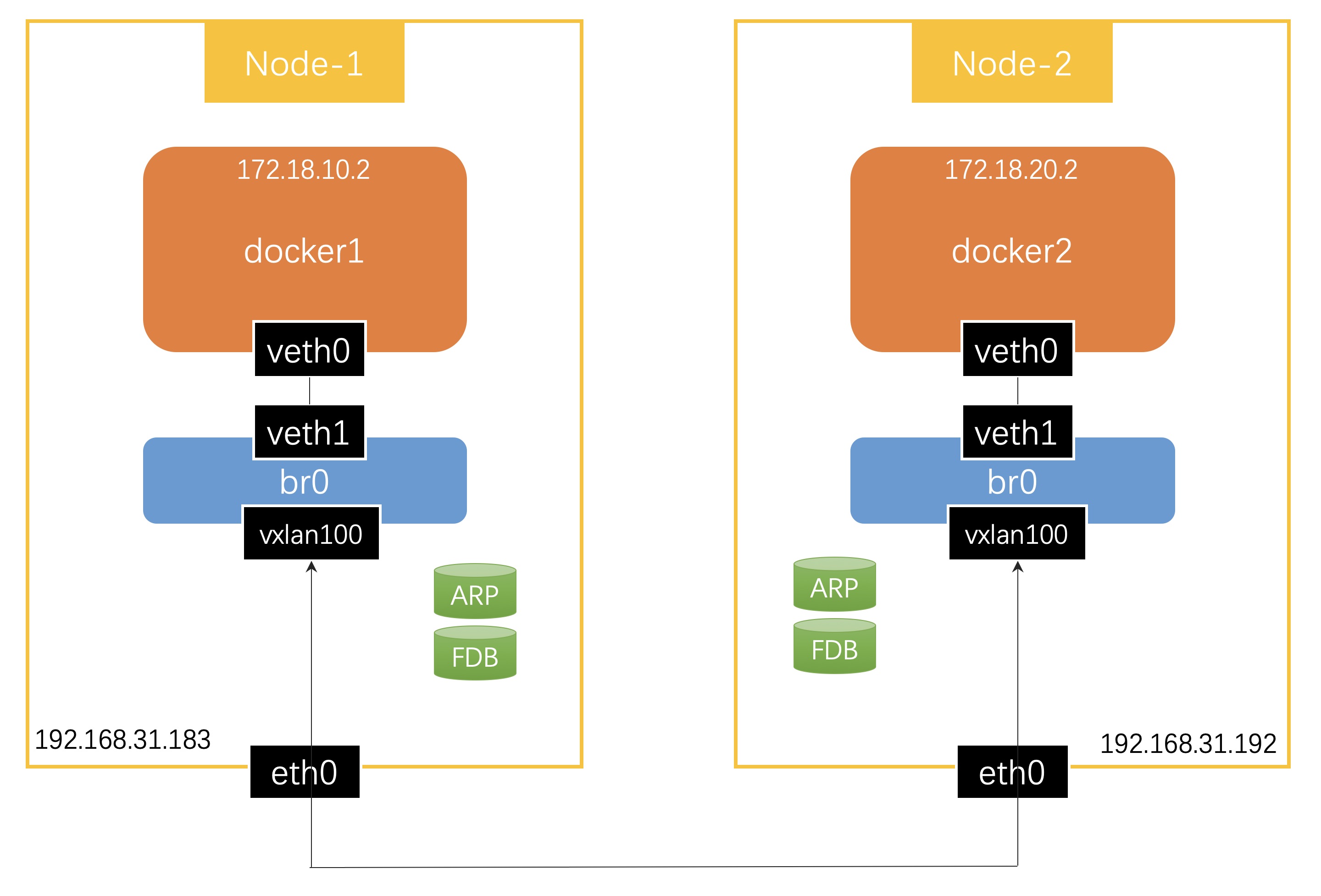

Docker 原生的 overlay driver 底层也是使用 VXLAN 技术，但实现方案和 Flannel 略有不同：

我们可以看到，vxlan100 被“插”在了虚拟交换机 br0 上，虚拟网络数据包从 br0 到 vxlan100 不是通过本机路由，而是 vxlan100 根据 FDB 直接进行了转发。

执行的命令略有差异，我不再赘述过程，直接提供了命令，大家自己实验吧：

# 在 Node-1 上执行
$ sudo sysctl net.ipv4.conf.all.forwarding=1

$ sudo ip netns add docker1

$ sudo ip link add veth0 type veth peer name veth1

$ sudo ip link set veth0 netns docker1

$ sudo brctl addbr br0

$ sudo brctl addif br0 veth1

$ sudo ip netns exec docker1 ip addr add 172.18.10.2/24 dev veth0
$ sudo ip netns exec docker1 ip link set veth0 up
$ sudo ip link set veth1 up

$ sudo ip link set br0 up

$ sudo ip netns exec docker1 route add default veth0

$ sudo ip link add vxlan100 type vxlan \
    id 100 \
    local 192.168.31.183 \
    dev enp0s5 \
    dstport 4789 \
    nolearning \
    proxy

$ sudo ip link set vxlan100 up

$ sudo brctl addif br0 vxlan100


$ sudo ip neigh add 172.18.20.2 lladdr [docker2 的 MAC 地址] dev vxlan100
$ sudo bridge fdb append [docker2 的 MAC 地址]  dev vxlan100 dst 192.168.31.192

# 在 Node-2 上执行
$ sudo sysctl net.ipv4.conf.all.forwarding=1

$ sudo ip netns add docker2

$ sudo ip link add veth0 type veth peer name veth1

$ sudo ip link set veth0 netns docker2

$ sudo brctl addbr br0

$ sudo brctl addif br0 veth1

$ sudo ip netns exec docker2 ip addr add 172.18.20.2/24 dev veth0
$ sudo ip netns exec docker2 ip link set veth0 up
$ sudo ip link set veth1 up

$ sudo ip link set br0 up

$ sudo ip netns exec docker2 route add default veth0

$ sudo ip link add vxlan100 type vxlan \
    id 100 \
    local 192.168.31.192 \
    dev enp0s5 \
    dstport 4789 \
    nolearning \
    proxy

$ sudo ip link set vxlan100 up

$ sudo brctl addif br0 vxlan100

$ sudo ip neigh add 172.18.10.2 lladdr [docker1 的 MAC 地址] dev vxlan100
$ sudo bridge fdb append [docker1 的 MAC 地址]  dev vxlan100 dst 192.168.31.183

相信通过亲自动手实验，容器网络对你来说不再神秘。希望本文对你理解容器网络有所帮助。
