什么是 Bootloader

Bootloader 是一类用于在计算机开机时加载操作系统的小软件。而对处理器来说，和操作系统一样，Bootloader 也只不过是它盲目执行的一串代码。

x86 系统（IBM 兼容机）开机后 CPU 执行的第一个程序（就是那个蓝色的界面），是 BIOS（Basic Input and Output System）。这个初始化程序提前被烧录在了一个 ROM（只读存储器）中。

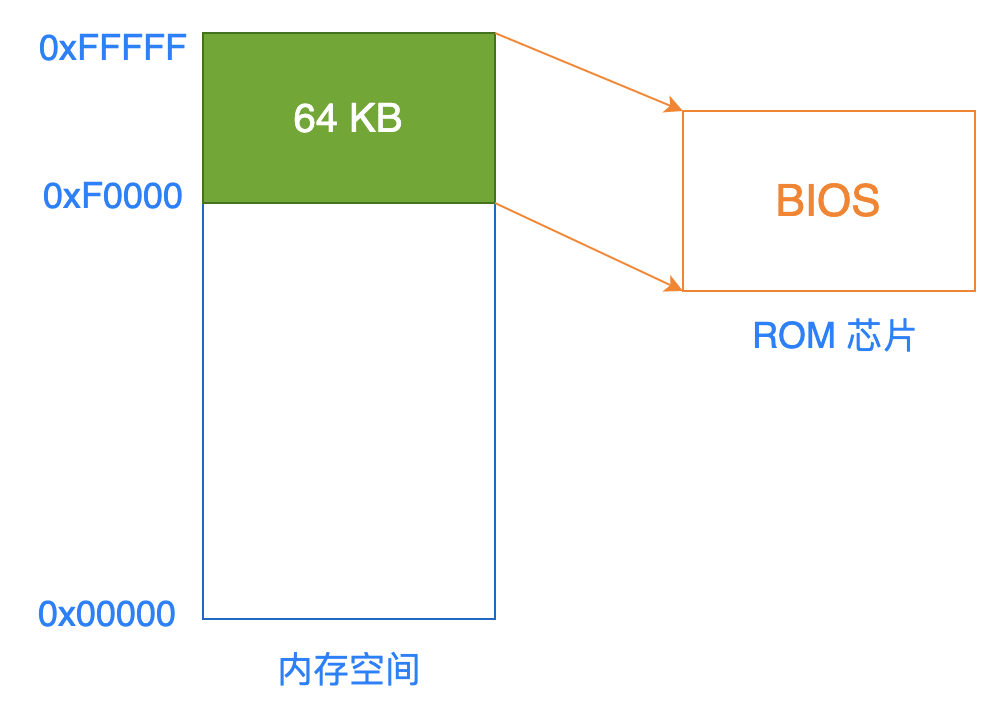

x86 系统刚开机时 CPU 以实模式运行，20 位地址总线只能寻址 1M，将 1M 内存空间最上面的 0xF0000 - 0xFFFFF 64K（第一个段）映射给 ROM。刚上电时第一条指令指向 0xFFFF0（CS 设置为 0xFFFF；IP 设置为 0x0000，0xFFFF « 4 + 0x0000），就会执行 ROM 中的代码，BIOS 开始检查硬件。如果一切就绪，BIOS 接着会去加载二级 Bootloader。

保护模式则能够寻址 4G。

0xAA55

装载着操作系统的磁盘的前 512 字节被称作 Bootsector（启动扇区）或者 MBR（Master Boot Record），这是一个约定。有效的启动扇区最后两个字节必须是 0xAA55，BIOS 就会认为这块磁盘是可启动的。

理想状态下，启动扇区会放置另一个 Bootloader，比如 GRUB。BIOS 在结束前将启动扇区中的内容加载到内存的 0x7C00 位置，通过 JMP 将控制权交给这部分代码。

下面给一个简单的 Bootloader 源码，GRUB 则要复杂得多：

        org 7C00h

        jmp short Start ;Jump over the data (the 'short' keyword makes the jmp instruction smaller)

Msg:    db "Hello World! "
EndMsg:

Start:  mov bx, 000Fh   ;Page 0, colour attribute 15 (white) for the int 10 calls below
        mov cx, 1       ;We will want to write 1 character
        xor dx, dx      ;Start at top left corner
        mov ds, dx      ;Ensure ds = 0 (to let us load the message)
        cld             ;Ensure direction flag is cleared (for LODSB)

Print:  mov si, Msg     ;Loads the address of the first byte of the message, 7C02h in this case

                        ;PC BIOS Interrupt 10 Subfunction 2 - Set cursor position
                        ;AH = 2
Char:   mov ah, 2       ;BH = page, DH = row, DL = column
        int 10h
        lodsb           ;Load a byte of the message into AL.
                        ;Remember that DS is 0 and SI holds the
                        ;offset of one of the bytes of the message.

                        ;PC BIOS Interrupt 10 Subfunction 9 - Write character and colour
                        ;AH = 9
        mov ah, 9       ;BH = page, AL = character, BL = attribute, CX = character count
        int 10h

        inc dl          ;Advance cursor

        cmp dl, 80      ;Wrap around edge of screen if necessary
        jne Skip
        xor dl, dl
        inc dh

        cmp dh, 25      ;Wrap around bottom of screen if necessary
        jne Skip
        xor dh, dh

Skip:   cmp si, EndMsg  ;If we're not at end of message,
        jne Char        ;continue loading characters
        jmp Print       ;otherwise restart from the beginning of the message


times 0200h - 2 - ($ - $$)  db 0    ;Zerofill up to 510 bytes

        dw 0AA55h       ;Boot Sector signature

;OPTIONAL:
;To zerofill up to the size of a standard 1.44MB, 3.5" floppy disk
;times 1474560 - ($ - $$) db 0

将上面代码写入 floppy.asm 文件并编译成 Bootloader 镜像
```
$ nasm -f bin -o floppy.img floppy.asm
```
把 Bootloader 镜像写入磁盘
```
dd if=floppy.img of=/dev/vdb
```

GRUB

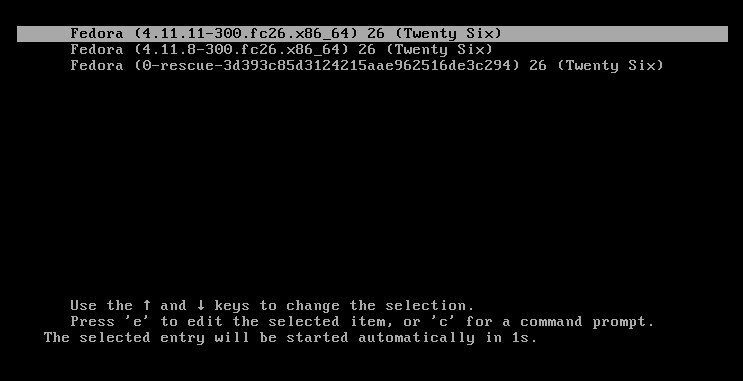

我们常用 grub2 来修改操作系统启动时的内核参数：

vim /etc/default/grub 修改内核参数
grub2-mkconfig -o /boot/grub2/grub.cfg 生成 grub2 配置
grub2-install /dev/vda 将 grub2 生成的 Bootloader 镜像 boot.img（不超过 512B）写入磁盘的启动扇区（MBR），和上面的 dd 命令效果差不多

但 512 字节的程序实在太小了，能做的事有限，所以 GRUB 分成两个阶段：

阶段 2 的镜像位置（所在的第一个扇区）已经写死在了 boot.img Bootloader 程序中，就由它来加载
有着 grub2 全部功能的完整镜像 core.img

GRUB 各种镜像文件参考：https://www.gnu.org/software/grub/manual/grub/html_node/Images.html

当加载到 grub2 内核 kernel.img（不是 Linux 内核）前，1M 内存空间实在不够用了，在这里就要释放 32 位寻址（4GB）的能力，从实模式切换到保护模式（打开 Gate A20）。kernel.img 是压缩过的，下面就要对其解压并加载到内存中（这时候 4GB 就非常大了），然后跳转运行 kernel.img 的代码。

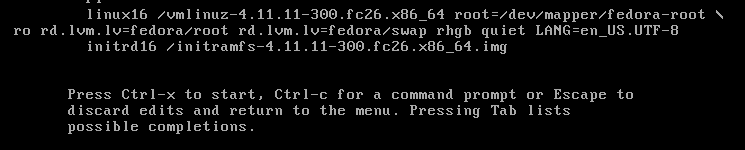

linux16 命令表示加载指定的操作系统内核文件，并传递内核启动参数。选定操作系统后，就会读取并加载 Linux 内核镜像到内存中，并跳转运行内核。
